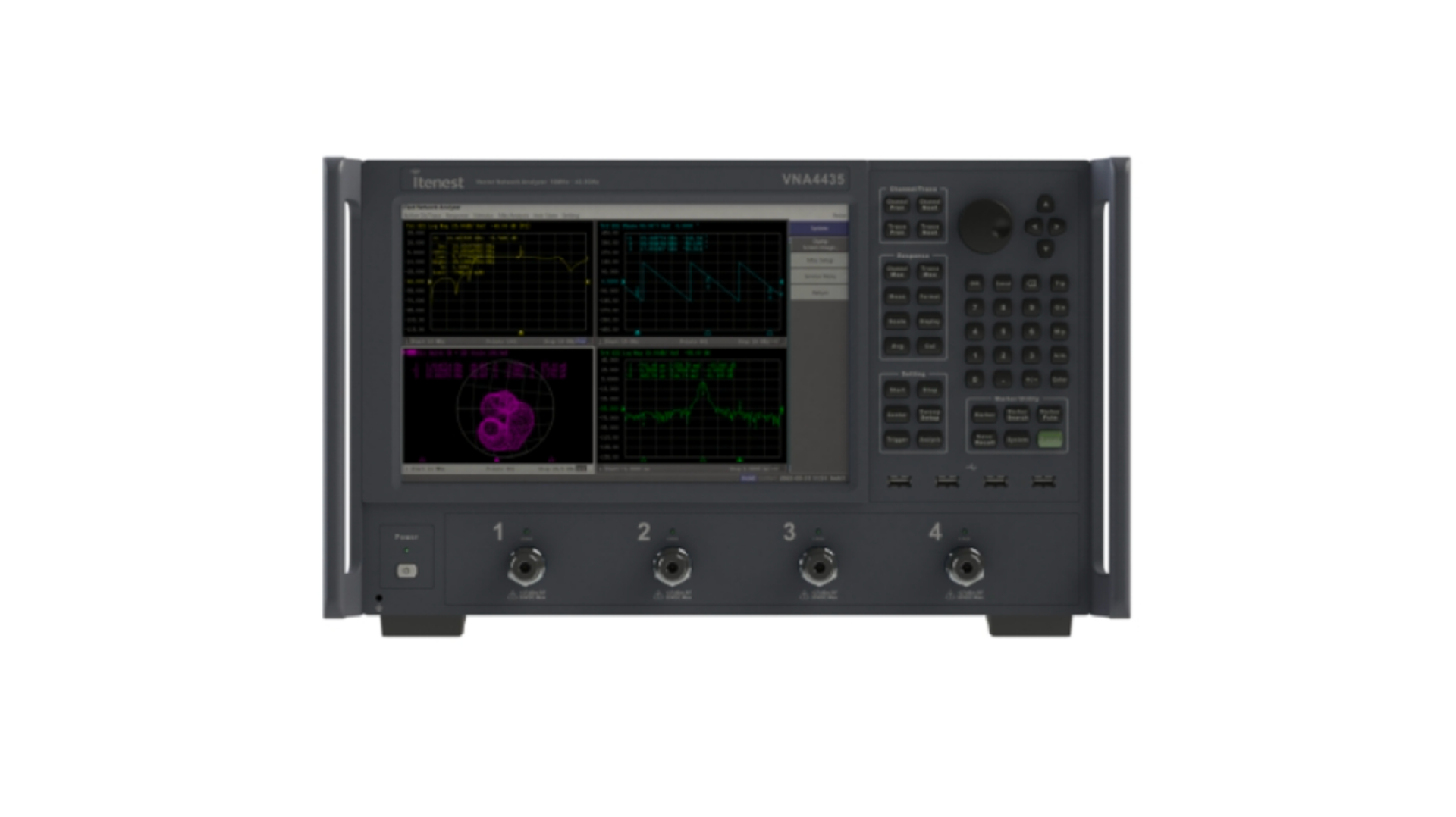

Máy phân tích mạng vector VNA4435

Với dải tần từ 100 kHz đến 43.5 GHz, máy phân tích mạng vector VNA4435 có thể đáp ứng nhu cầu kiểm tra các sản phẩm vi sóng trong các băng tần C / X / Ku / K / Ka. Thiết bị được ứng dụng rộng rãi trong nghiên cứu phát triển (R&D) và kiểm tra sản xuất ở nhiều lĩnh vực như truyền thông vi sóng, thông tin vệ tinh, hàng không vũ trụ và quân sự.

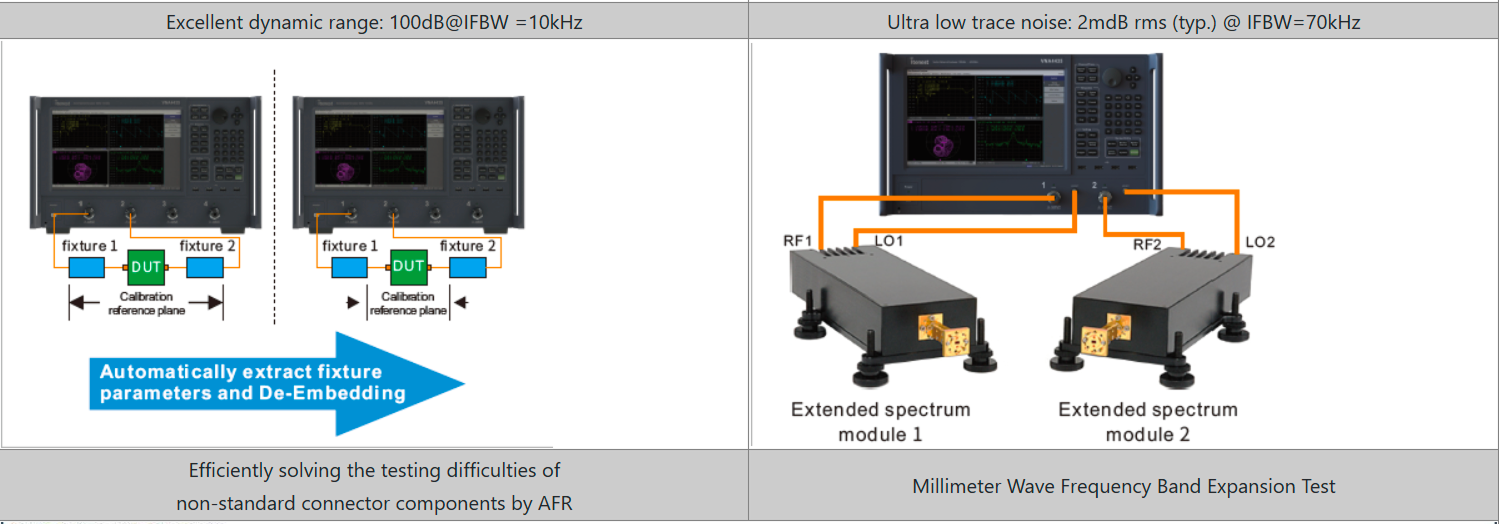

VNA4435 mang lại hiệu suất vượt trội về dải động (Dynamic Range), nhiễu vết (Trace Noise), độ chính xác và độ ổn định. Thiết bị hỗ trợ nhiều thuật toán mô phỏng fixture như Automatic Port Extension, AFR (Automatic Fixture Removal), cùng với phân tích miền thời gian và kiểm tra biểu đồ mắt (Eye Diagram).
Ngoài ra, thiết bị còn hỗ trợ mở rộng dải tần sóng milimet lên đến 110 GHz thông qua các module mở rộng bên ngoài. VNA4435 tương thích với hầu hết các bộ hiệu chuẩn cơ khí và điện tử trên thị trường, đồng thời hỗ trợ cung cấp phần mềm kiểm tra tùy chỉnh nhằm đáp ứng các nhu cầu kiểm tra linh hoạt và đa dạng.

Hiệu năng	Chức năng

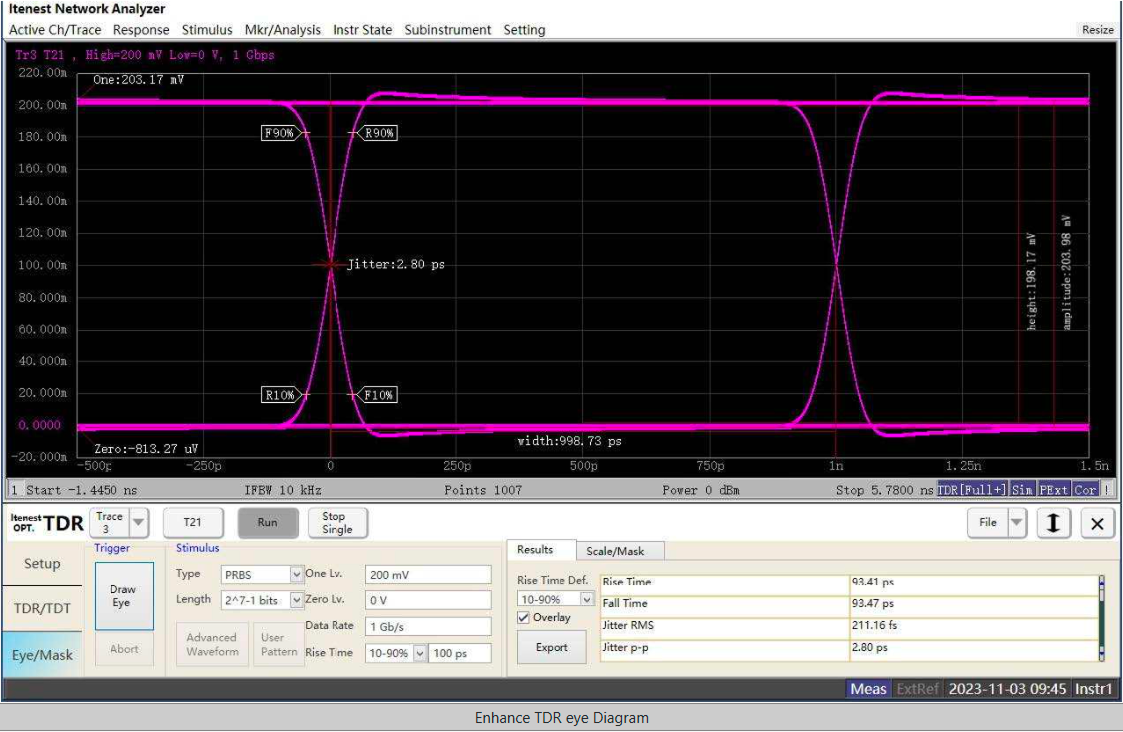

Dải tần đo: 100 kHz ~ 43.5 GHz	Hỗ trợ phân tích miền thời gian (TDR) và TDR nâng cao (Eye Diagram / Rise Time / Skew...)
Số cổng đo: 2 cổng hoặc 4 cổng	Tương thích với các bộ hiệu chuẩn cơ khí và điện tử phổ biến trên thị trường

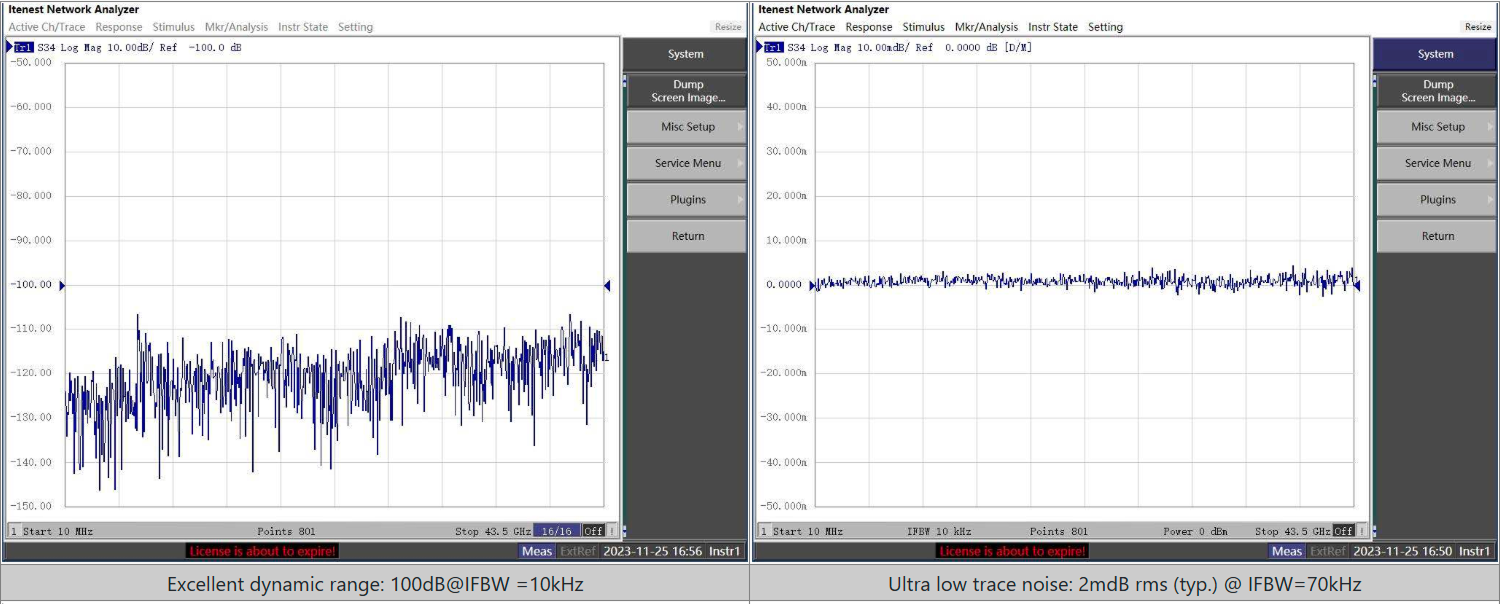

Dải động xuất sắc: 125 dB (điển hình) @ 43.5 GHz	Hỗ trợ đầy đủ các thuật toán hiệu chuẩn (SOLT, SOLR, TRL, hiệu chuẩn đáp ứng, v.v.)
Nhiễu vết cực thấp: 2 mdB rms (điển hình) @ IFBW = 70 kHz	Hỗ trợ các kỹ thuật Embedding / De-Embedding như Automatic Port Extension, mô phỏng fixture, AFR (Automatic Fixture Removal), v.v.
Dải công suất đầu ra: -55 dBm ~ +10 dBm	Hỗ trợ module mở rộng phổ ngoài để đạt dải tần 110 GHz hoặc cao hơn
Độ ổn định nhiệt độ cực cao: < 0.01 dB/℃	Giao diện điều khiển từ xa hỗ trợ giao thức VISA và SCPI, tương thích với phần mềm kiểm tra của khách hàng

Dải đo hệ thống

Hạng mục	Thông số
Dải tần	100 kHz ~ 43.5 GHz
Số lượng cổng kiểm tra	2 hoặc 4
Loại đầu nối cổng kiểm tra	NMD 2.4 mm, male
Dải công suất đầu ra	-55 dBm ~ +10 dBm
Trở kháng hệ thống	50 Ω
Độ phân giải cài đặt tần số	1 Hz
Độ phân giải cài đặt công suất	0.05 dB
Số điểm đo	2 ~ 100,001
Băng thông hệ thống (IFBW)	10 Hz ~ 1.5 MHz
Dải động hệ thống (RF Range Fixed Mode = OFF, @ IFBW = 10 Hz)	100 kHz ~ 500 kHz	95 dB
	500 kHz ~ 2 MHz	110 dB
	2 MHz ~ 5.8 GHz	135 dB
	5.8 GHz ~ 26.5 GHz	130 dB
	26.5 GHz ~ 43.5 GHz	125 dB

Độ chính xác đo (Measurement Accuracy / Uncertainty)
Nhiễu đo (Noise) . (Công suất đo = Công suất đầu ra tối đa)

Phép đo truyền dẫn / đặc tính truyền dẫn	100 kHz ~ 10 MHz (IFBW = 3 kHz)	4 mdB rms / 0.03° rms
	10 MHz ~ 6 GHz (IFBW = 70 kHz)	4 mdB rms / 0.03° rms
	6 GHz ~ 26.5 GHz (IFBW = 70 kHz)	3 mdB rms / 0.02° rms
	26.5 GHz ~ 43.5 GHz (IFBW = 70 kHz)	4 mdB rms / 0.03° rms
	100 kHz ~ 10 MHz (IFBW = 3 kHz)	4 mdB rms / 0.03° rms
Phép đo phản xạ / đặc tính phản xạ	100 kHz ~ 10 MHz (IFBW = 3 kHz)	5 mdB rms / 0.05° rms
	10 MHz ~ 6 GHz (IFBW = 70 kHz)	5 mdB rms / 0.03° rms
	6 GHz ~ 26.5 GHz (IFBW = 70 kHz)	4 mdB rms / 0.04° rms
	26.5 GHz ~ 43.5 GHz (IFBW = 70 kHz)	5 mdB rms / 0.04° rms
