Tổng quan giải pháp
Linkwen Electronics cung cấp nền tảng kiểm thử ONU (thiết bị đầu cuối quang) thế hệ mới với mức độ tích hợp cao, được thiết kế chuyên biệt cho dây chuyền sản xuất và môi trường kiểm thử R&D. Hệ thống tích hợp nhiều chức năng như: hiệu chuẩn BOB, kiểm tra lưu lượng (traffic test), chuyển mạch đường quang, đo công suất quang TX và kiểm tra cường độ ghép nối Wi-Fi.
Nền tảng hỗ trợ các tiêu chuẩn phổ biến như GEPON, GPON, XGPON, XGSPON, 25G PON, 50G PON và FTTR. Thiết kế dạng mô-đun cho phép người dùng linh hoạt mở rộng các bo mạch kiểm thử, cấu hình nhanh chóng theo quy mô dây chuyền hoặc yêu cầu ứng dụng, từ đó nâng cao hiệu suất và độ chính xác của quá trình kiểm thử.

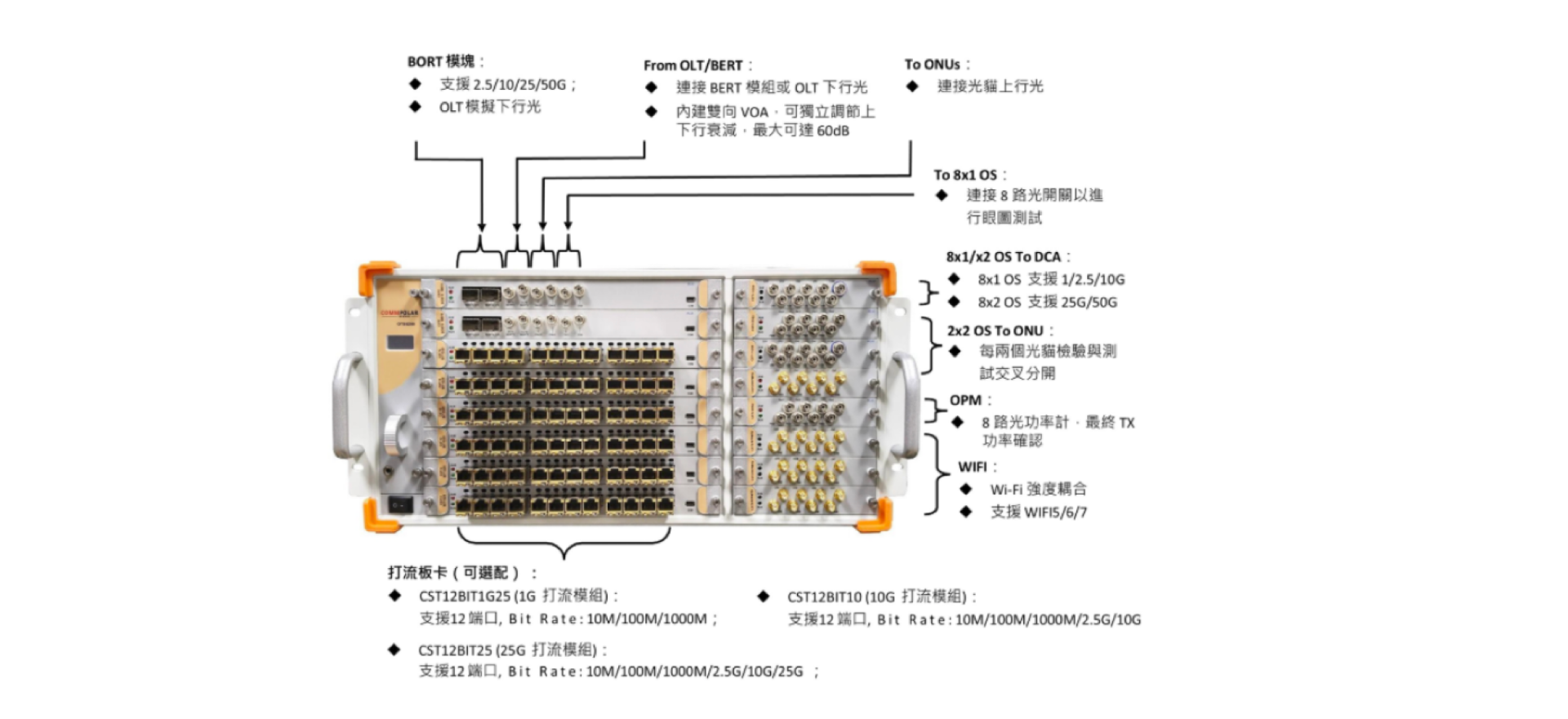

Mô tả giao diện
Đặc điểm nền tảng
- Thiết kế tích hợp all-in-one: Tích hợp các chức năng kiểm thử quang, điện và không dây trong một nền tảng duy nhất.
- Kiến trúc mô-đun linh hoạt: Thiết kế chassis chuẩn 5U, các board có thể tháo lắp, hỗ trợ cấu hình tùy chỉnh.
- Hỗ trợ đa chuẩn: Hỗ trợ GPON / EPON / XGPON / XGSPON / 25G / 50G PON và FTTR.
- Kiểm thử song song nhiều thiết bị: Có thể kiểm thử đồng thời tối đa 16 ONU, giúp tăng đáng kể thông lượng dây chuyền sản xuất.
- Kiểm thử Wi-Fi thông minh: Tích hợp module kiểm thử ghép nối Wi-Fi, hỗ trợ Wi-Fi 5 / 6 / 7.
Mô tả các mô-đun chính
1. Mô-đun hiệu chuẩn BOB
- Hỗ trợ đa tốc độ: 2.5G, 10G, 25G, 50G.
- Tích hợp bộ suy hao quang biến đổi hai chiều (VOA), điều khiển độc lập uplink và downlink.
- Tích hợp đo công suất quang TX và kiểm tra tỷ lệ lỗi bit (BERT).
- Có thể hoạt động như nguồn mô phỏng OLT để kiểm tra downlink của ONU.
2. Mô-đun kiểm tra lưu lượng (Traffic Test)
- Cung cấp tùy chọn board 1G / 10G / 25G, mỗi board hỗ trợ 12 cổng kiểm tra.
- Hỗ trợ tạo và phân tích lưu lượng đa tốc độ (10M ~ 25G).
- Có thể mô phỏng các đặc tính mạng như TCP/UDP, độ trễ, jitter, mất gói,...
3. Mô-đun chuyển mạch quang
- Dùng cho kiểm tra biểu đồ mắt (eye diagram) và phân tích phổ quang.
- Hỗ trợ 1 / 2.5 / 10G, 25G, 50G PON.
- Thiết kế độ cách ly cao (>50 dB), thời gian chuyển mạch chỉ 5 ms.
4. Mô-đun kiểm thử ghép nối Wi-Fi
- Hỗ trợ Wi-Fi 5 / Wi-Fi 6 / Wi-Fi 7.
- Có thể kiểm tra cường độ ghép nối tín hiệu, độ nhạy và độ cách ly kênh.
