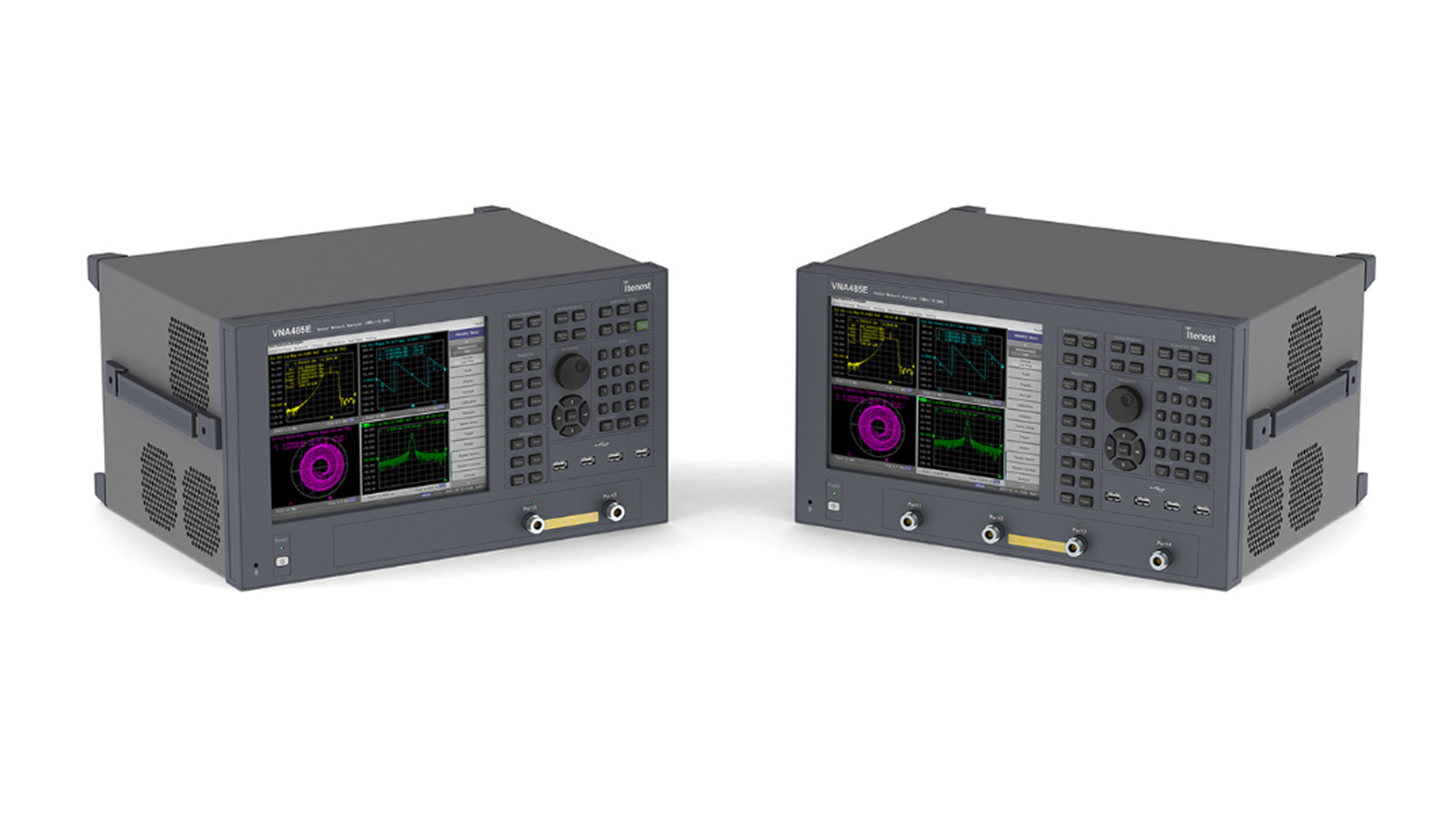

VNA485E là máy phân tích mạng vector có dải tần từ 100 kHz đến 8.5 GHz, với tùy chọn 2 cổng hoặc 4 cổng. Thiết bị phù hợp cho các lĩnh vực như thông tin di động, vệ tinh, radar và nhiều ứng dụng khác, cung cấp cho khách hàng các phép đo chính xác trong nghiên cứu phát triển (R&D) và sản xuất các linh kiện RF như filter, antenna, circulator, isolator, amplifier, switch, v.v.

VNA485E sở hữu hiệu năng hàng đầu trong cùng phân khúc thiết bị. Dải động, tốc độ đo và nhiễu vết đều vượt trội so với các sản phẩm tương tự trên thị trường. Độ ổn định nhiệt độ cao, độ nhất quán hiệu chuẩn cao và độ tin cậy cao giúp đảm bảo kết quả đo chính xác trong suốt quá trình vận hành dài hạn.

VNA485E được trang bị đầy đủ các chức năng đo lường và hiệu chuẩn như limit test, port extension, mô phỏng fixture, v.v. Thiết bị tương thích với các bộ hiệu chuẩn và giao diện phần mềm phổ biến hiện nay, giúp khách hàng dễ dàng chuyển đổi và tận dụng các bộ hiệu chuẩn, phần mềm thiết bị, công cụ và ma trận chuyển mạch hiện có.

VNA485E là thiết bị để bàn với thiết kế tích hợp màn hình cảm ứng 10.4 inch. Thiết kế phím bấm và menu tuân theo thói quen sử dụng phổ biến trong ngành, giúp thao tác thuận tiện và dễ sử dụng.

• Dải tần: 100 kHz ~ 8.5 GHz

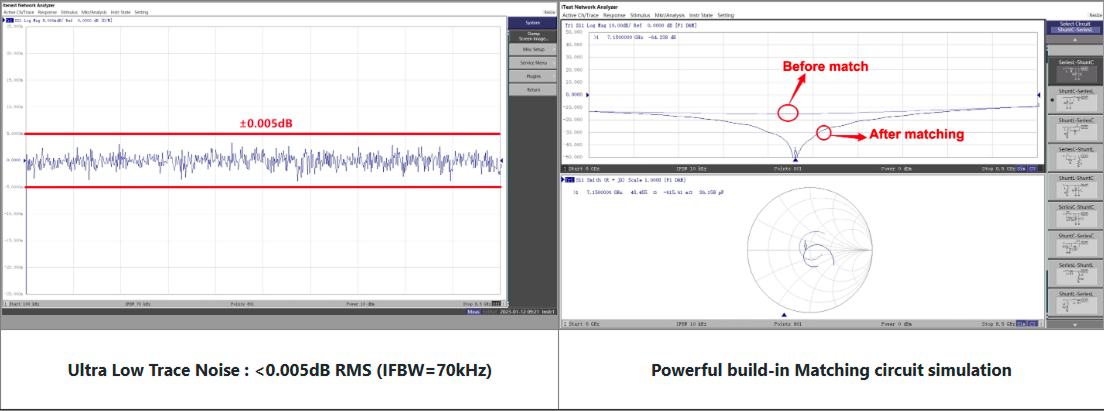

• Nhiễu đo xuất sắc: < 0.005 dB RMS (IFBW = 70 kHz)

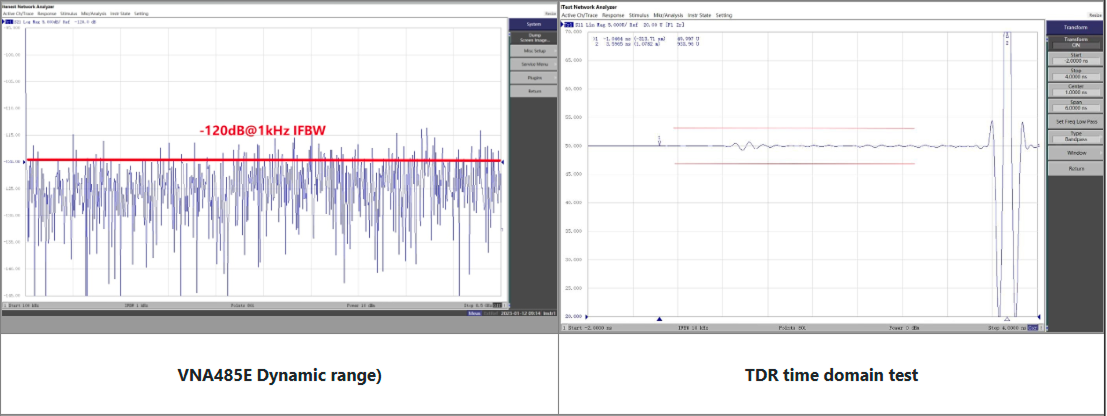

• Dải động xuất sắc: 130 dB (điển hình)
• Độ ổn định nhiệt độ cao: < 0.01 dB/℃
• Hỗ trợ phân tích miền thời gian (TDR)
• Hỗ trợ đầy đủ các phương pháp hiệu chuẩn (bao gồm SOLT, SOLR, TRL, hiệu chuẩn đáp ứng, v.v.)
• Hỗ trợ các bộ hiệu chuẩn cơ khí và điện tử
• Tự động mở rộng cổng (Automatic Port Extension)
• Tương thích với giao diện phần mềm của các sản phẩm phổ biến trên thị trường, phù hợp với thói quen vận hành của người dùng
• Hỗ trợ mô phỏng fixture (de-embedding, matching cổng, chuyển đổi trở kháng, balun, v.v.)
• Hỗ trợ giao thức SCPI và VISA
• Màn hình LCD màu XGA 10.4 inch tích hợp cảm ứng

Dải đo hệ thống

Độ chính xác đo (Độ không đảm bảo đo)
Nhiễu vết (Trace Noise) (Công suất đo = Công suất đầu ra tối đa)
